Atualizado 25 de fevereiro de 2025 por Sergio A. Loiola
Construção, ou Engenharia Modular está em uso crescente em todos os ramos da Engenharia Civil, Naval, Industrial, Aeroespacial. Usa módulos pré-fabricados. Evita desperdício de materiais, trabalho, tempo e energia.
Construção modular ou pré-fabricada é um método de construção que utiliza elementos arquitetados previamente. Esses elementos são desmontados na logística e montados no local da obra, sendo um sistema de construção sustentável por evitar geração de resíduos.
Esse tipo de arquitetura é uma propensão ecológica que cada vez mais é utilizada no Brasil e no mundo, tornando-se uma nova tendência em construções.
Mas por que esse modelo de construção está se destacando no mercado?
A construção modular iniciou na engenharia Civil
A construção modular já é conhecida há décadas no meio da construção civil. Mas pelo fato desse mercado ser muito conservador e às vezes até um pouco estático, esse método não possuía muito mérito com as construtoras.
Com o tempo esse modelo de construção começou a ser mais comentado devido ao avanço da tecnologia e a chegada das impressoras 3D, tornando as peças pré-moldadas uma combinação perfeita com essa novidade tecnológica.
Vídeo no Canal Nature & Space: Construção Modular de Ferrovias
Tendo em vista esse fato, a construção pré-fabricada ganhou destaque também em softwares de construção civil, como AUTOCAD, Revit, SketchUP e afins
Construção Modular é um sistema que adota a linha de pensamento lean de construção, onde seus valores baseiam-se em:
1- Melhoria constante;
2-Redução do desperdício;
3- Produtos flexíveis e simplificados;
4- Qualidade 100%;
5- Processos puxados.
Características e vantagens de uma construção modular
Inauguração da estrutura pode levar de 20 dias até 90 dias (variando de 60 m² até 2000 m²). Prazo muito rápido em comparação com as estruturas construídas no local;
Uma das características mais marcantes é: Qualquer tipo de construção modular dispensa demolição. Ou seja, se você estiver insatisfeito com o local da construção e quiser se mudar, é só desmontar a estrutura e contratar um serviço de logística para transportar para outro local!
Vídeo no Canal Nature & Space: Construção Modular de Ferrovias
Nas construções modulares pré-fabricadas, algumas características podem ser observadas em comparação com as estruturas construídas no local. São elas:
Eficiência em termos de energia;
Geração de resíduos bem menor, por dispensar canteiro de obras;
São ecológicas (geram em torno de 5x menos resíduos que uma construção no local);
Possuem custo menor;
Têm bom isolamento térmico;
Exigem mão de obra em menor quantidade;
Em compensação pedem maior qualificação da mão de obra;
Possuem grande variedade de escolha de designs e materiais utilizados nas dimensões e acabamentos;
Podem ser expandidas de formas mais simples;
Desmontadas têm limite de transporte de 3,20 m de largura (sem escolta);
Logisticamente desmontadas, chegam até 15 m de comprimento em seu limite de transporte (sem escolta);
Possuem a opção de alugar terrenos pela facilidade logística da construção;
Tipos de construção modular
Esse sistema é considerado o futuro da engenharia e arquitetura, além de ser muito utilizado nos centros urbanos dos Estados Unidos. O mesmo pode ser dividido em quatro tipos. Confira mais abaixo:
1- Wood frame;
2- Steel frame;
3- Containers;
4- Concreto.

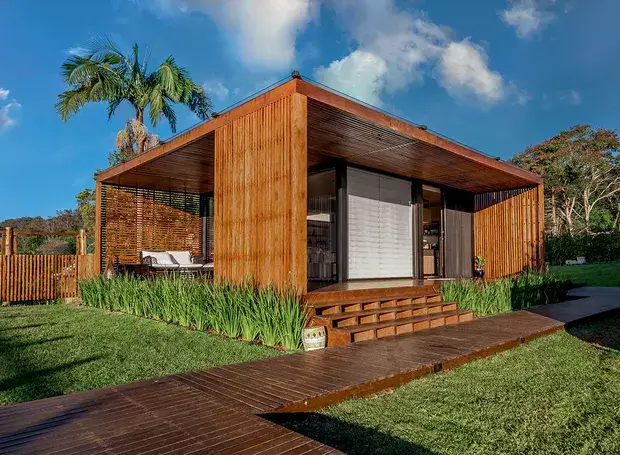

1 Wood frame
Wood frame é um tipo de pré-fabricado que consiste basicamente em um sistema que possui travessas e montantes em madeira. São revestidos também em madeira.
Esse tipo é bem popular em outras espécies de sistemas, conhecidas como construções a seco.
Tem como características a utilização de madeira maciça na parte estrutural e madeira de reflorestamento nas chapas de revestimento, conhecidas também como OSB (Oriented Strand Board).
Componentes do wood frame Edificações com esse tipo de material possuem as seguintes peças:
Instalações elétricas e hidrossanitárias; Placas cimentícias; Assoalho; Montantes; Travessas; Fita impermeável de borracha; Mãos-francesas; Barroteamentos; Vedação vertical
O wood frame dispensa o uso de norma técnica específica, logo a ABNT NBR 7190:1997 – Projetos de estruturas de madeira, é utilizada para edificações que adotam esse tipo de sistema de construção.
2- Steel frame
Construção modular Steel Frame Conhecido como um esqueleto de aço galvanizado, é muito confundido com o sistema de containers.
Muito utilizado em modelos arquitetônicos atuais, o Steel frame garante praticidade e leveza na estrutura. Pode ser dividido em três subtipos:
4-Sided modules (parecidos com blocos de lego) – Possuem laterais fechadas e extremidades longitudinais abertas;
Open sided (corner-supported) modules – São chassis que são suportados por postes laterais e podem ter diversas dimensões. Subtipo muito limpo por ser bem aberto. Vem 90%-95% pronto para construção, sendo necessário somente o empilhamento;
Non-load bearing modules – São módulos prontos e não são passíveis de receber carga. Já vêm prontos para serem estruturados e acoplados (ex.: banheiros).
Vídeo no Canal Nature & Space: ENGENHARIA MODULAR ACELERA 10 VEZES
Pelo steel frame também ser relativamente novo no mercado brasileiro, não existe uma norma técnica exclusiva sobre este material.
O profissional de construção deverá se orientar pelas seguintes normas ABNT:
ABNT NBR 6.355:2012; ABNT NBR 14.715:2010; ABNT NBR 14.762:2010; ABNT NBR 15.217:2018; ABNT NBR 15.253:2014; ABNT NBR 15.498:2016.
3- Containers
Com um funcionamento muito parecido com o steel frame, os containers só costumam se diferenciar no quesito estrutural. São bastante ecológicos e podem ser subdivididos em:
DRY; REFEER.
1- DRY
Feito de aço corten, possui 1,75x mais resistência que o aço tradicional, tendo apenas duas portas (frontais e traseiras), sendo todo fechado em sua volta
2- REFEER
Originalmente conhecido para transporte de cargas que necessitam de refrigeração
Concreto Você deve estar se perguntando nesse momento como que é possível fazer uma construção modular de concreto. Se você quer saber como, é só construir uma estrutura cubiforme com:
Pilares; Paredes; Forro; Piso
4- Concreto
A construção modular de concreto geralmente usa uma estrutura cubiforme com:
- Pilares;
- Paredes;
- Forro;
- Piso.
Será necessário uma peça içável e monolítica para conseguir fazer um módulo de concreto. Não é muito observável no Brasil ainda, tendo geralmente como exemplo construções europeias.
